LPDDR5 风起于小米10,小米10将领导国产手机使用LPDDR5的潮流

Saneperson
楼主 (虎扑)

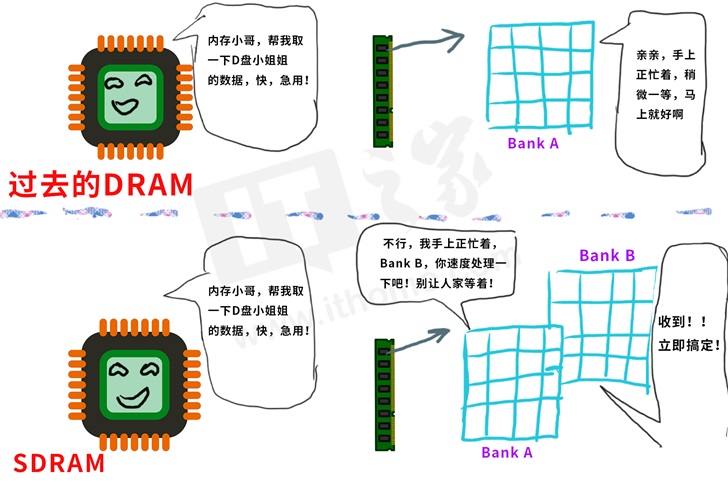

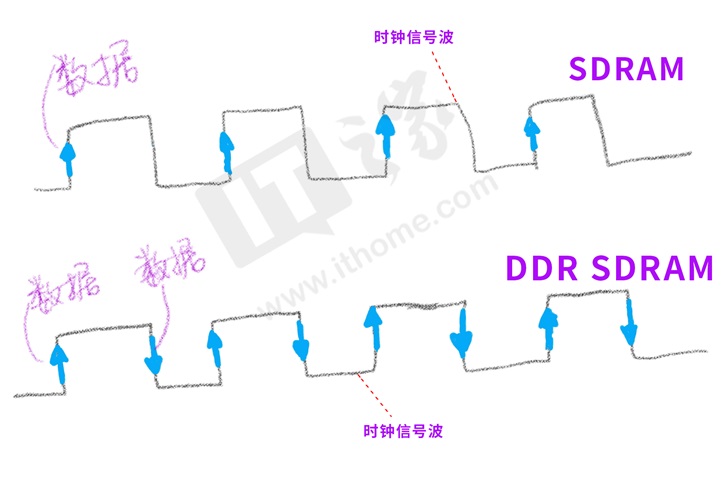

公元2020年2月13日小米10系列手机的发布把一个词带火了:LPDDR5。 在小米10系列手机发布后,第一时间为大家送上了小米10 Pro手机的评测。不过在评测中,关于LPDDR5的内容我们还没有展开去说。 本文计划分为上、下两篇。第一篇和大家聊一些DRAM的基础科普,第二篇重点谈一谈DRAM存储国产化的过去和现在。 一、你要先了解什么是DRAM 首先我们需要搞清楚内存大概有哪些种类。 《内存标签上这串数字,暗藏了内存工作的“秘密”》这篇文章里,我们知道了,内存就是CPU工厂和硬盘数据之间数据传输的“临时仓库”。而经过这些年的发展,内存的分类大概是这样的: 可以看到,LPDDR内存就是SDRAM的一种,或者说就是DDR的低功耗版。所以要弄清楚LPDDR,我们需要先了解什么是DDR。 DDR严格的全称是DDR SDRAM,所以很显然,它也是SDRAM的一种。 那么SDRAM是什么?这就要从DRAM说起了(手动捂脸)。 DRAM,通俗地说,其实就是内存存储数据的一种方式,它通过给电容充电,然后计算电容里面的电位差,转换成1、0、1、0、1、0……这样的二进制信号。 这些二进制信号,也就是数据的本质形态。 实际运作的时候,电容在充满电的时候可能会出现漏电等情况,所以充满之后需要放电,用的时候再充满电,持续进行这种充电、放电的动作,是动态的。 DRAM的“D”就是Dynamic(动态)的意思。 SDRAM又是什么呢?我们知道,CPU的工作频率通常都是以GHz为单位的,而内存的工作频率是主要还是MHz的水平。也就是说,CPU的工作频率远高于内存。 频率差别大,CPU和内存怎么协调工作呢?这就是SDRAM存在的意义。它的意思就是在CPU和内存之间形成一个同步的机制,保证在指定的时间周期里,CPU一定能够从内存拿到数据,不需要等待,也提高了存储速度。 SDRAM的“S”就是同步(synchronous)的意思。 到底怎么同步呢?不妨简单说明一下。还是要联系IT之家之前《内存标签上这串数字,暗藏了内存工作的“秘密”》这篇文章。 当时我们说,内存颗粒中数据是以Bank的方式存在的,Bank就像库房里的储物架。 以前DRAM时代一个库房里只有一个储物架,CPU来要数据的时候,如果这个储物架在忙,CPU就得等待。 SDRAM里,储物架变成了两个或者两个以上,这样,CPU来要数据的时候,如果一个储物架在忙,另一个储物架就可以站出来给CPU调配物资。 如此,CPU就不需要等待,也就等于提高了速率。 下面就到DDR了。DDR的意思是“Double Data Rate”,也就是双倍速率。 从上面这张图可以看到,之前SDRAM在一个时钟周期里只做一次数据存取,而DDR在一个时钟周期里可以做两次数据存取,分别是在上升沿和下降沿,这样也就实现了两倍速率。 这就是DDR。 基于这些,LPDDR也就很容易理解了。 二、LPDDR的演进之路 LPDDR的全称是Low Power Double Data Rate SDRAM,又称为mDDR(Mobile DDR SDRAM),是美国JEDEC固态技术协会面向低功耗内存而制定的标准。 LPDDR以低功耗和小体积著称,专门用于移动式电子产品。 除了低功耗,LPDDR的发展过程也是不断吸纳新技术和新特性的过程。 第一代LPDDR和DDR没有太多不同。第二代LPDDR标准在2010年发布,相比第一代LPDDR更节能,同时引入了闪存和SDRAM共用接口的设计,好处是降低了控制器的引脚数。 另外,LPDDR2还提高了支持的内存容量以及其他性能的提升,例如额定频率为100—533MHz,数据位宽为x8、x16和x32,有2bit和4bit两种。 采用LPDDR2内存的手机,老读者们可能还有印象,例如三星Galaxy S2、iPhone 5等。 ▲三星Galaxy S2,图自:wikimedia LPDDR3标准在2013年发布。它引入了一些新技术。 第一种叫做写入均衡与指令地址调用,这个技术主要是保证内存高速运行的同时,还能维持数据传输的稳定不出错。 第二种叫做片内终结器(ODT)技术,这是个可选技术,可以在提高内存信号稳定性的基础上 节省不少电器元件。 另外,LPDDR3的整体性能相比LPDDR2也有飞跃,额定频率可以达到667-800MHz。不过功耗控制方面表现不太出色。 采用LPDDR3内存的典型机型包括小米手机3、三星Galaxy Note 4、iPhone 6等。 ▲小米手机3,图自:wikimedia LPDDR4标准发布于2014年,它有两个主要特性:两倍数据速率和低功耗。 在LPDDR4上,芯片设计方式已经由之前的单通道演进为双通道,在电路上也优化了数据(DQ)信号和地址(CA)信号的位置,让走线长度变短,缩短了数据信号的传送距离,从而减小时延。总之就是让数据传输速率更快。 速率大涨后,需要进一步控制功耗。LPDDR4还采用了一种叫LVSTL的低功耗接口设计技术。这个技术具体也比较专业,不需要大家理解,它就是可以让电压摆动的幅度可控制,并且在理想状态下不需要直流电平,从而进一步控制功耗。LPDDR4的数据传输速率可以达到LPDDR3的2倍,功耗却只有它的一半。 采用LPDDR4内存的手机如三星Galaxy Note 5、iPhone 6s、华为P9系列等。 ▲iPhone 6s,图自:Pexels 2016年公布的LPDDR4X可以看做是LPDDR4的一个省电优化版本。这也是LPDDR5之前那段时间主流中高端手机上采用的内存,例如魅蓝X、三星Galaxy Note9、小米6、iPhone XS等等。 ▲iPhone XS 最后来说小米10手机采用的LPDDR5的内存。LPDDR5内存标准是JEDEC在2019年2月份确定的。 关于LPDDR5内存的优势,其实小米一众高管在预热小米10的时候已经不遗余力地给大家科普过了,IT之家当时也进行了密切报道。 相比LPDDR4X,LPDDR5的关键在于重新设计了架构,采用16Banks可编程和多时钟架构。 16Banks的架构,也就是小米宣传的“Bank Group架构”,可以让器件内部增加更多的并行数据通路,增加了数据带宽,提升了性能。 多时钟架构的意思是,LPDDR5可以根据工作频率动态调节工作电压。LPDDR4X在高速工作时需要一直保持高时钟频率,而LPDDR5平时时钟频率可以控制在800MHz,在数据有读写操作时,会冲到最大工作频率,当读/写工作停止时,则会回落,从而降低功耗。 另外,LPDDR5还引入了Data-Copy和Write-X两个新的指令。 其中,Data-Copy指令的意思是,LPDDR5可以将单个I/O引脚上传输的数据复制到其他I/O引脚,提升数据传输的效率。 而Write-X指令可将全1或全0信号写入到特定地址,不用将数据从SoC发送到LPDDR5内存上,从而可以降低整个系统的功耗水平。 其实就是六字真言:提速率,降功耗。 LPDDR从第一代到第五代的演进路线,通过一张表格的形式呈现给大家: 从表中的数据,结合前面的介绍,看得出LPDDR5相比LPDDR4X,无论在性能还是功耗上,确实会有明显更好的表现,对于它在更多智能手机上的普及,以及在5G时代的表现,值得期待。 it之家

虎扑JR2106059953


Saneperson
引用 @虎扑JR2106059953 发表的:

忘了,华为现在支持不了ddr5,噗

靡不有初Eagle
哥们正规军啊...坐办公室的吗

小豆子李子璇
供应链的功劳也成小米的了?

Distevia
引用 @Saneperson 发表的:
忘了,华为现在支持不了ddr5,噗

呵呵,华为还是不要盼ddr5了,能不能想想怎么活过2月28号吧。过了那一天,小米就会逐步向国内第一的位置进发,而华为,就会沦落到国内三线厂家,如果联发科愿意给华为卖货的话

KXO205
引用内容被灭过多已被折叠

?我寻思华为对国家贡献也不小吧。这么希望华为不行?

山东鲁能泰山V


永远失我科
说实话跟小米没关系!他不上别的厂商也会上!都是供应链

卡尔围裙
引用内容可能违规暂时被隐藏


亲兄弟啊,吃屎都要组队一起。
笨笨的婧婧
哦,就是那个综合省电0.1w的ddr5吗?太惨了

rayallen342321
引用内容被灭过多已被折叠

拿钱办事这也是过时的百家号了啊,能拿到钱了吗还?

拉风的名字肯定被抢了
引用内容可能违规暂时被隐藏


dis狗真是闻着味就来了。

漠o狼
引用内容可能违规暂时被隐藏


燕雀安知鸿鹄之志哉

拉风的名字肯定被抢了
引用内容可能违规暂时被隐藏


这狗b一直这样。逮着机会就踩国产,没有机会创造机会也要踩。

钢铁宅男s
引用内容被灭过多已被折叠

小米也不支持啊,是高通支持

索尼有限公司前CEO平井一夫
引用内容可能违规暂时被隐藏


我寻思着这不是美国禁止供应商给华为供货的原因吗?镁光当初第一个对华为断供,这有什么办法?

永远都爱大长腿
引用 @小豆子李子璇 发表的:
供应链的功劳也成小米的了?

有点想念罗老师了

德里克罗斯闪转腾挪后一飞冲天
引用 @靡不有初Eagle 发表的:
哥们正规军啊...坐办公室的吗

这种大篇图文的是不是比直接开帖吹开帖带节奏的工资高好几倍啊。。

Saneperson
引用 @小豆子李子璇 发表的:
供应链的功劳也成小米的了?

华为的gpu加速早被拆穿是骗人的

东方大仲马
引用 @小豆子李子璇 发表的:
供应链的功劳也成小米的了?

amd用hbm规格的内存都一两年了,简直把ddr5吊起来锤,都没见amd吹的这么厉害。。。
小米就用了个ddr5,都快吹成自己是内存规格的制定者了。。。
雷军要是去amd当ceo,我觉得amd能把英特尔加英伟达吊起来打。。

路过的一只猫丶
引用内容可能违规暂时被隐藏


我甚至怀疑这是🎣的

司木展
苹果也被小米领导潮流了吗?@Saneperson
爱吃什么吃什么
这哥们老数码专家了,工作就是带节奏

背负守护的誓言
我寻思着这玩意不是865手机标配的吗

LAKER科比KOBE
难道不是供应链技术成熟了🐩

lfhstonestar
引用内容可能违规暂时被隐藏


你的意思想表达那么多研发人员都没你强呗,啥资本啊,风大不怕闪着舌头!

晨啦咯啦咯啦咯
引用 @笨笨的婧婧 发表的:
哦,就是那个综合省电0.1w的ddr5吗?太惨了

怎么可能0.1w。。。相比上一代。电压最多低零点几伏就上天了,电流问呢可能那么高。

河上小船
引用 @德里克罗斯闪转腾挪后一飞冲天 发表的:
这种大篇图文的是不是比直接开帖吹开帖带节奏的工资高好几倍啊。。

你回复的这个eagle也不是什么好东西。。看看历史记录

虎扑用户339641
小米10Pro的随机写入为206MB/s,随机读取为215MB/s。华为mate30Pro5G随机写入为265MB/s,随机读取为213MB/s。

小米10Pro的持续写入为728MB/s,持续读取为1610MB/s。华为mate30Pro5G持续写入为399MB/s,持续读取为1723MB/s。

用了LPDDR5的小米10PRO只在持续写入比华为Mate 30 Pro快,剩下持续读取 随机写入
随机读取都不如 华为Mate 30 Pro,请问这样整合出来的机器怎么提供比华为Mate 30 Pro快的体验?打开图片,打开APP,玩游戏靠的是随机读写,华为Mate 30 pro稳压小米10 Pro, 大文件拷贝,如果是拷贝大文件到小米10 Pro, 小米10 pro肯定稳压华为Mate 30 pro,但大文件读取,Mate 30 pro肯定稳压小米10 Pro

整体来看还是Mate 30 pro运行速度要稳压小米10 Pro,除了抢到的第一LPDDR5手机称号。。。
楚狂人119
引用 @永远都爱大长腿 发表的:
有点想念罗老师了

老罗正在抓紧挣钱还债中,希望龙哥再度杀回手机圈

用户1689092357
引用 @小豆子李子璇 发表的:
供应链的功劳也成小米的了?

你这个图真的牛逼,把前后两段话刨掉中间的留下了前后的。。真当别人没看过这场采访吗

虎扑用户732483
他们的逻辑就是小米如果不用,友商是不会跟进的。

真心不好用
引用 @东方大仲马 发表的:
amd用hbm规格的内存都一两年了,简直把ddr5吊起来锤,都没见amd吹的这么厉害。。。
小米就用了个ddr5,都快吹成自己是内存规格的制定者了。。。
雷军要是去amd当ceo,我觉得amd能把英特尔加英伟达吊起来打。。

准确来说,AMD第一次用HBM显存是2015的R9 Fury系列显卡,距今已经五年了。但是人家AMD从来没有拿HBM去攻击老黄的当时的GDDR5显存。

虎扑用户126104


虎扑用户433715
引用 @小豆子李子璇 发表的:
供应链的功劳也成小米的了?

没了龙哥,手机圈都没意思了,真的!

笨笨的婧婧
引用 @晨啦咯啦咯啦咯 发表的:
怎么可能0.1w。。。相比上一代。电压最多低零点几伏就上天了,电流问呢可能那么高。

看我的发帖,有科普,0.1w真的不大,麒麟810这种非常省电的u,一个大核也有1w多

宁波第一老实人
多少工资啊,老哥

靡不有初Eagle
引用 @德里克罗斯闪转腾挪后一飞冲天 发表的:
这种大篇图文的是不是比直接开帖吹开帖带节奏的工资高好几倍啊。。

这种可能是按热度按帖拿钱

兔吧是冠军
引用 @永远都爱大长腿 发表的:
有点想念罗老师了

机圈(juan四声)无老罗,lwb称大王。

Distevia
引用 @卡尔围裙 发表的:
亲兄弟啊,吃屎都要组队一起。

ddr5都是屎的话友商的ddr4是什么?还有比屎更低级的吗

东方大仲马
引用 @兔吧是冠军 发表的:
机圈(juan四声)无老罗,lwb称大王。

🐷我就想看罗老师和卢伟冰对线,看看谁更牛逼

fjnjyh
引用 @东方大仲马 发表的:
amd用hbm规格的内存都一两年了,简直把ddr5吊起来锤,都没见amd吹的这么厉害。。。
小米就用了个ddr5,都快吹成自己是内存规格的制定者了。。。
雷军要是去amd当ceo,我觉得amd能把英特尔加英伟达吊起来打。。

大胆点,雷军要是那啥岂不是

如果大雄没有哆啦A梦
引用 @虎扑JR2106059953 发表的:

楼主知名id了,他还是个果粉。

如果大雄没有哆啦A梦
引用 @永远失我科 发表的:
说实话跟小米没关系!他不上别的厂商也会上!都是供应链

小米每次开发布会,把供应链的技术吹的天花乱坠,搞的好像自家研发的一样。一个奥氏体不锈钢吹成了10页PPT,这就是营销,永远要把钱花在最值得花的地方!

虎扑JR1355323337
葫芦娃风起于小米 以后肯定会普及开来

GalaxyAHua
引用 @小豆子李子璇 发表的:
供应链的功劳也成小米的了?
